AmmonitOR

ammonitor_all.jpg ammonitor_calendar.png plot_xy.jpg plot_correlation.png plot_shadowzone.jpg plot_overlaygraph.png plot_turbulenceintensity.jpg plot_longtermprofile.jpg report_summary.png ammonitor_connections.png ammonitor_connectionlog.png

AmmonitOR — это специальное приложение, разработанное компанией Ammonit. Доступ в данную систему предоставляются всем клиентам ВГК-инжиниринг и Ammonit бесплатно. Приложение создано для мониторинга в режиме реального времени за состоянием метеоизмерительного оборудования, за ходом измерений и получением подробных отчётов. C помощью AmmonitOR можно следить за всей кампанией по метеоизмерениям где бы вы ни находились, главное чтобы был доступ в интернет.

AmmonitOR (Ammonit Online Report) упрощает представление данных мониторинга и управление кампанией по метеоизмерениям. Вы можете надежно и безопасно управлять, контролировать и анализировать данные измерений. Специальные фильтры могут быть легко настроены для проверки качества данных и ошибок измерения. Кроме того, вы можете создавать метеотчёты с персональными настройками. AmmonitOR поддерживает оптимизацию процессов и эффективно управлять своими кампаниями измерения.

Для регистрации в AmmonitOR направьте свой e-mail на support@wind-pgc.com. Наша служба поддержки создаст ваш личный аккаунт.

AmmonitOR. Основные преимущества

  • Доступ по всему миру с помощью интернет по зашифрованному логину и паролю
  • Удобное управление проектом и метеоданными. Метеоизмерительные кампании с одним и несколькими регистраторами данных легко контролируются и управляются
  • Долгосрочное хранение данных до трех лет на выделенном сервере Ammonit. Хранение на сервере по вашему выбору предоставляется по запросу
  • Автоматическое архивирование и хранение данных в структуре проектов
  • Автоматическая передача данных, архивирование и хранение. Измеренные данные автоматически передаются в созданный AmmonitOR проект
  • Удобная проверка качества данных с помощью календаря, настраиваемые фильтры и сообщений
  • Мониторинг данных измерений на достоверность с помощью настраиваемых фильтров, например, для обнаружения эффекта обледенения. Получать информацию о любых технических проблемах с системой измерения например, о низком уровне питания, с помощью текстовых сообщений, отправленных от AmmonitOR
  • Автоматическое предупреждение по электронной почте или сообщением SMS о технических проблемах, таких как проблемы работы датчиков, блока питания или связи
  • Подробный анализ и отображение данных измерений на диаграммах: Вы можете контролировать свои данные за определенный период, используя график корреляций, график затемнений, интенсивности турбулентности и XY графиков
  • Простой экспорт данных измерений за определенный период, например, ежемесячный отчёт в Microsoft XLS файл или недельные данные в CSV-файл
  • Представление отчётов в формате PDF, в которых представлены все Ваши измерения всех зарегистрированных проектов, включая диаграммы и графики
  • Безопасная передача данных между регистратором данных Ammonit и AmmonitOR: Передача данных через соединение SCP между Ammonit Метео-40 и AmmonitOR обеспечивается с 2048-битным шифрованием
  • Комплексное управление правами пользователей (контроль доступа): различные уровни прав доступа, например, для администраторов и гостей
  • Требования: GSM / GPRS модем и Регистратор данных Ammonit Метео-40 или Метео-32 (прошивка 1.9 и выше)

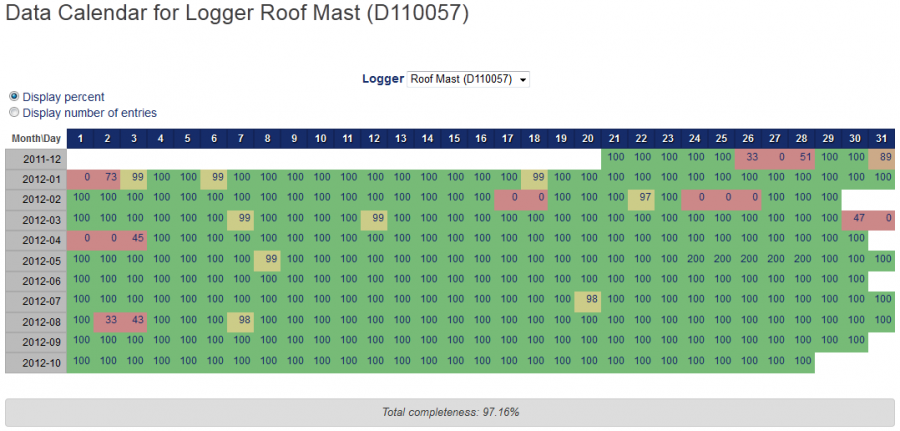

Календарь данных

С помощью встроенного в AmmonitOR календаря данных можно удобно контролировать полноту переданных данных измерений. На каждый день в нем отображается число или процент переданных данных. Если передача данных в течение дня завершена в полном объеме, то календарь данных показывает 100% или 144 записей за этот день в зеленой клетке. Дни с недостающими данными, отмечены желтым, оранжевым или красным. Для того, чтобы проверить отсутствие или недостоверность (должно быть настроено соответствующим образом) данных, вы можете отображать ежедневные результаты измерений.

Диаграммы

С помощью AmmonitOR данные измерений можно отображать в виде графиков для проверки качества данных. Вы можете создать, например, гистограммы, диаграммы розы ветров, а также графики корреляции, затемнений или интенсивности турбулентности. Для каждого графика можно выбрать определенный период, который Вы хотите просмотреть.

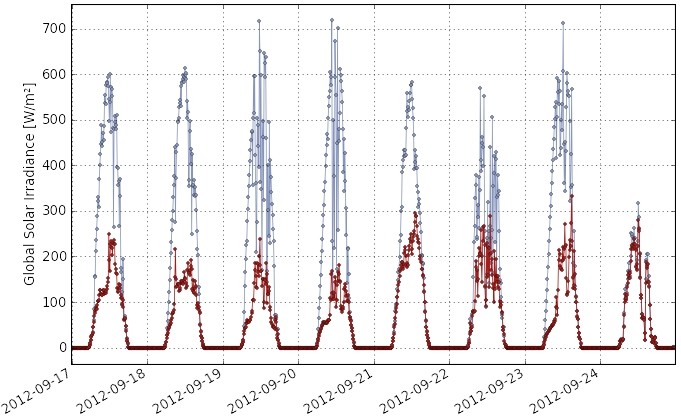

XY График

Для того чтобы отобразить поведение измерений от одного или нескольких датчиков в течение определенного периода, можно создать график XY, например, для отображения тенденции глобального солнечного излучения или температуры. Измерение значения датчиков того же типа могут быть сопоставлены.

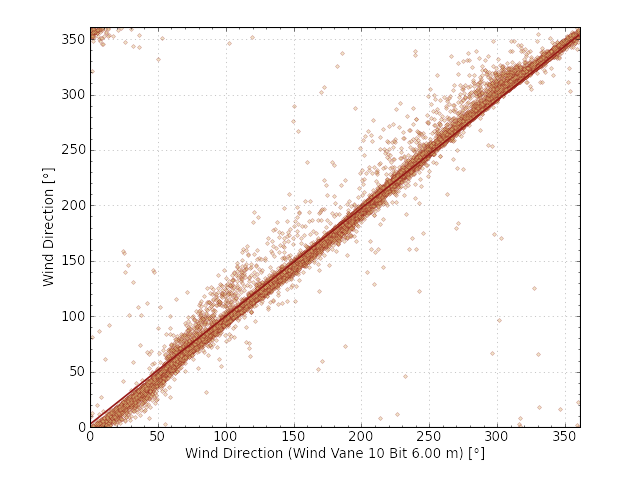

Корреляция

График корреляций (отношений) используют для сопоставления значений, измеренных датчиками одного типа в течение одного определенного периода. Все измеренные значения отображаются в группе данных. Измеренные величины, которые выходят далеко за пределы данной группы, могут указывать на ошибки измерения или на неисправные датчики. Кроме того, AmmonitOR рассчитывает линии регрессии, которая отображает тенденции изменений.

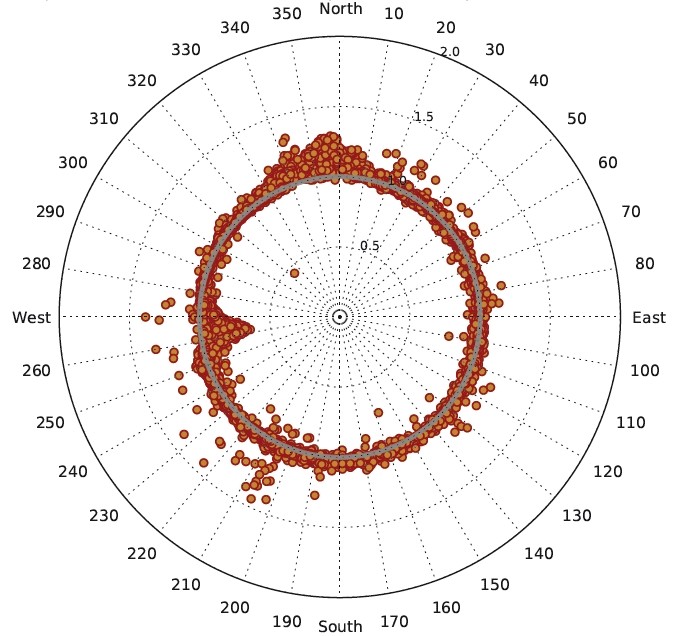

График затемнений

График затемнений используется для отображения затемненных зон, которые образуются из-за влияния мачты и молниезащиты. Для того, чтобы отобразить затемненные зоны, AmmonitOR сравнивает три значения: направление ветра, измеренного верхним флюгером и скорость ветра, измеренной верхним и резервным анемометром.

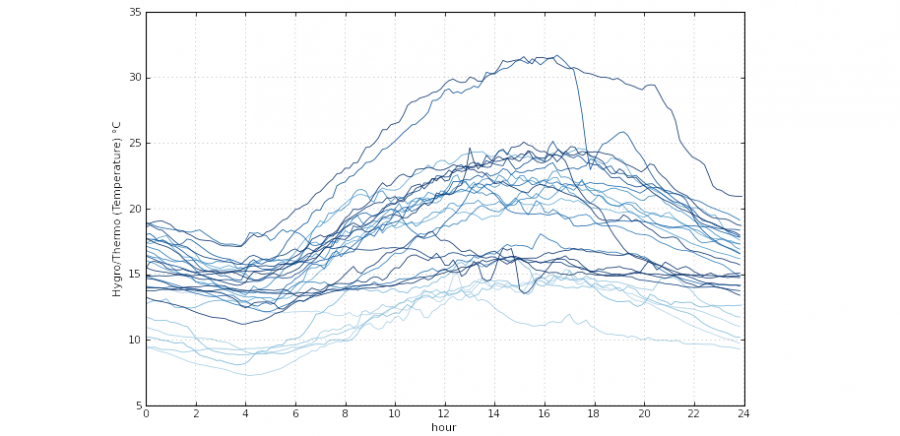

Граф наложений

График наложений используется для отображения повторяющихся явлений. Для этого AmmonitOR отображает ежедневные графики датчика на одном графике, например, датчика температуры или пиранометра. Если дневной график является отклонением от стандарта, это может указывать на ошибки измерения или на неисправный датчик.

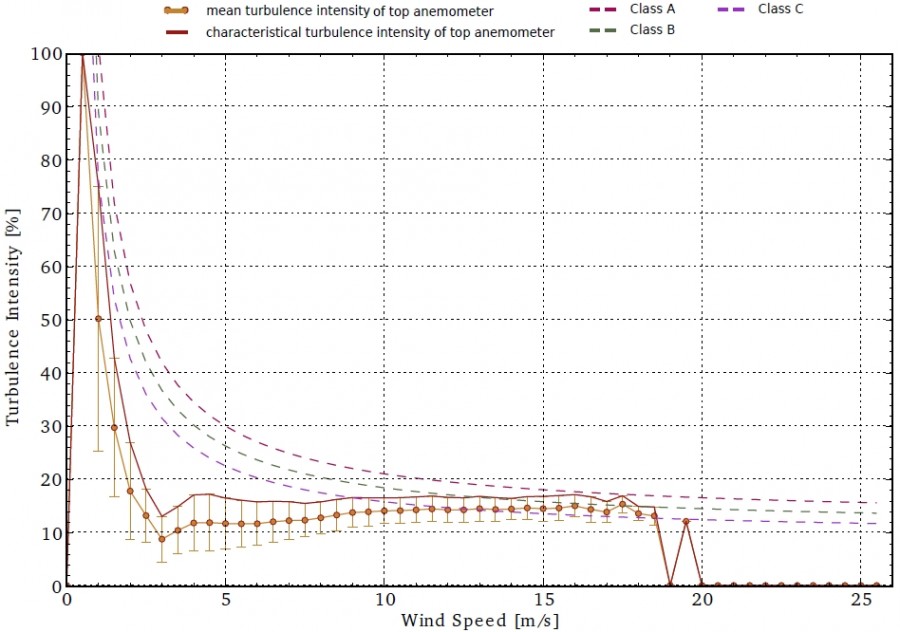

Интенсивность турбулентности

Интенсивность турбулентности отображает поведение ветра. Эти значения очень важны при настройке работы ВЭУ, например, изменение угла поворота лопасти ВЭУ для предотвращения повреждений из-за высоких изгибающих усилий.

AmmonitOR предлагает пять вариантов отображения интенсивности турбулентности:

  • Зависимость от высоты
  • Зависимость от времени
  • Зависимость от скорости ветра, отображаемой в групповой диаграмме
  • Зависимость от скорости ветра в соответствии с классификацией ветров
  • Зависимость от направления ветра

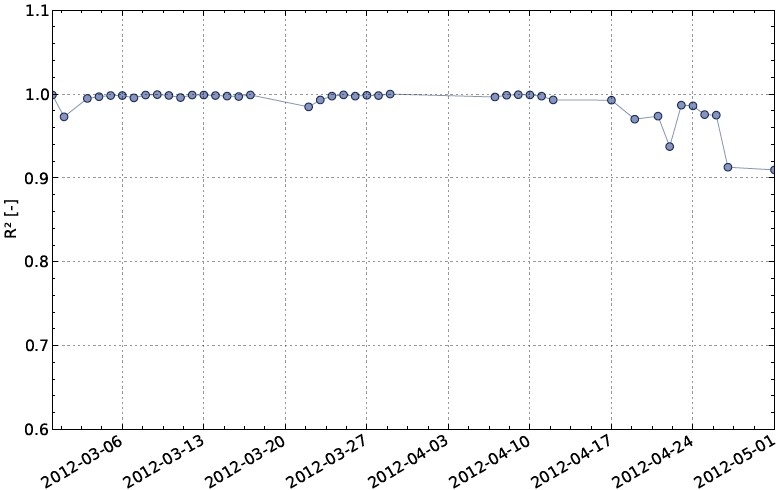

Долгосрочное сравнение характеристик

Долгосрочное сравнение характеристик используется для определения износа верхнего анемометра по мониторингу работы резервного анемометра. Отклонения могут быть обнаружены на ранней стадии. Для долгосрочного сравнения характеристик AmmonitOR собирает измеренные значения с обоих анемометров за определенный период. Если измеренные значения отличаются, то возможной причиной может быть износ датчика.

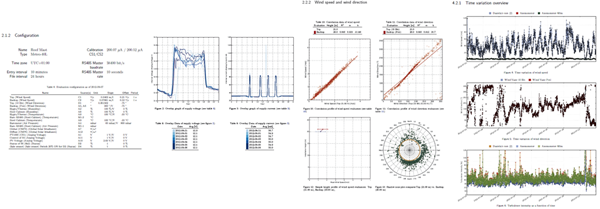

Отчёты

Для того, чтобы контролировать работу вашей метеомачты, вы можете использовать отчёты, которые автоматически генерируются AmmonitOR. Отчёты используются для обобщения всех важных измеренных метеоданных одного или нескольких проектов в одном PDF файле. Такие встречающиеся проблемы, как износ датчиков, могут быть обнаружены и решены на ранней стадии.

Отчёты AmmonitOR: все данные с первого взгляда

  • Информация о проекте
  • Подробная информация об установленных регистраторов данных
  • Метеорологические датчики и их конфигурация
  • Подробная информация о работе регистратора данных и качеству переданных измеренных данных (Журнал подключений)
  • Информация о источнике питания
  • Графики с данными измерений, например, скорость ветра, направление ветра, температура, атмосферное давление и интенсивность турбулентности

AmmonitOR предлагает три типа отчётов: компактный, стандартный и детальный. В соответствии с конфигурацией, сообщает итоги еженедельных или ежемесячных данных. AmmonitOR автоматически отправляет отчёты по электронной почте на зарегистрированных пользователей. Все отчёты архивируются и могут быть скачены.

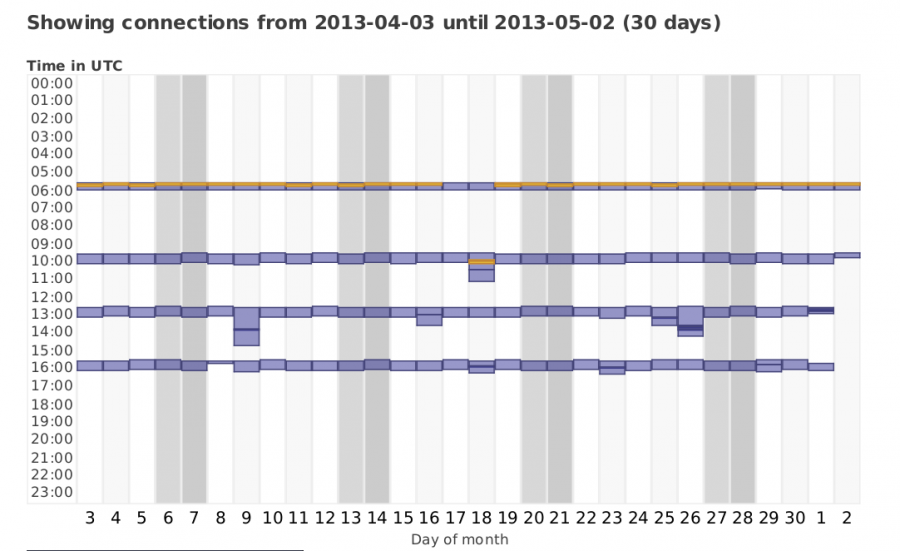

Журнал подключений

Для того, чтобы следить за работой и передачей данных регистратора данных Метео-40, Вы можете использовать Журнал подключений AmmonitOR. Журнал подключений отображает все соединения вашего регистратора данных с AmmonitOR. Вы можете следить 24 часа 7 дней в неделю, работает ли ваш регистратор данных правильно.

Использование Журнал подключений не требует отправки каких-либо измеренных данных на AmmonitOR. Независимо от того, используете ли Вы AmmonitOR или нет вы сами можете решить, на какой сервер должны быть загружены ваши данные, например, это может быть ваш собственный сервер.

Основные преимущества

Удобный мониторинг онлайн доступности

Журнал подключений отображает все соединения: короткие соединения для проверки функционирования или более длительных сессий для выполнения обновления или изменения конфигурации. Соединение также отображается, когда связь была установлена более, чем один раз в день. Вы можете легко распознать, когда регистратор данных запланирован для включения, например, для загрузки данных.

Обнаружение проблем с подключением

В веб-интерфейсе Meteo-40 можно настроить, когда регистратор данных должен быть доступен для подключения. Журнал подключений отображает все соединения. Отсутствующие онлайн периоды могут свидетельствовать, например, о проблемах с модемом или о проблемах с источником питания.

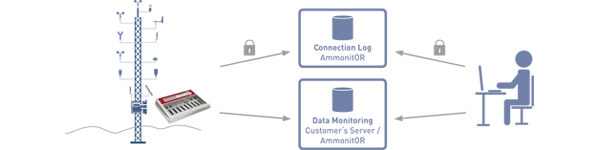

Не требуются измеренные данные для отображения Журнала подключений

Журнал подключений и мониторинг данных являются двумя отдельными особенностями AmmonitOR. Обе функции должны быть отдельно настроены. Таким образом, даже если вы загрузите ваши измеренные данные на собственный сервер, вы можете использовать Журнал подключений для мониторинга соединений вашего регистратора данных.

Требования

  • Аккаунт AmmonitOR
  • Регистратор данных Meteo-40
  • Ammonit туннель (удаленный доступ)
